[MK3] Desmontagem e limpeza do sistema de ventilação

8 de agosto de 20168 de agosto de 2016 Escort Clube

Autor: Ricardo “Xuxa”
Aplicação: Ford Escort 1984 a 1986 (MK3)
Veículo utilizado: MK3 XR3

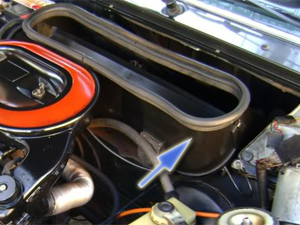

Retire a borracha de vedação.

Solte as travas da capa plástica.

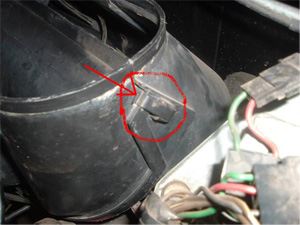

Detalhe da trava da capa.

Detalhe da trava da capa.

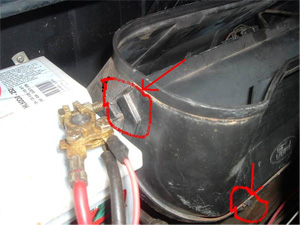

Detalhe da trava lateral da capa.

Detalhe da trava lateral da capa.

Detalhe do motor do ventilador.Detalhe do motor do ventilador.

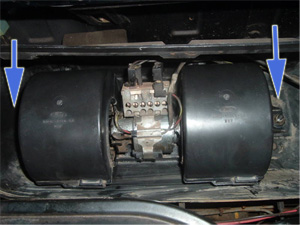

Solte os parafusos de fixação do motor.

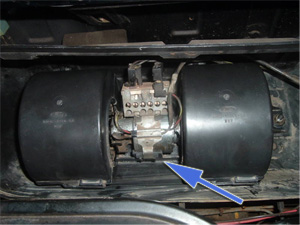

Solte a trava da capa do motor.

Detalhe do local de entrada de ar, sem o motor.

Motor fora do carro. Pronto para a manutenção e limpeza.

Para chegar aos ventiladores, retire as capas soltando as travas. Proceda com muito cuidado pois normalmente quebram com extrema facilidade.

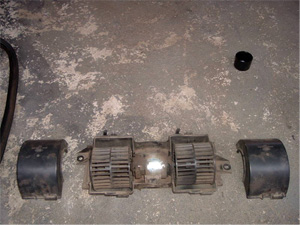

Detalhe do motor sem as capas de proteção dos ventiladores.

Capa de proteção inferior dos ventiladores já limpa.

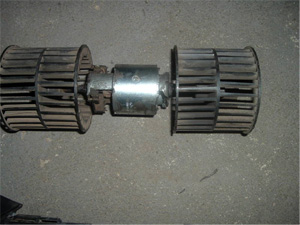

Detalhe do motor e ventiladores para troca de componentes (se necessário), e limpeza.

Para montar: - Capa inferior - Motor - Capa superior - Fixação do conjunto - Tampa de proteção do conjunto e suas travas - Borracha de vedação Detalhe do motor já com as capas, e indicação do parafuso de fixação do motor. — Para montar: – Capa inferior – Motor – Capa superior – Fixação do conjunto – Tampa de proteção do conjunto e suas travas – Borracha de vedação Detalhe do motor já com as capas, e indicação do parafuso de fixação do motor.
